サスペンション関連

PARTS LIST
OLYMPUS DIGITAL CAMERA

GTアーム・フロント

JA12/22・JB23/33/43用。RA-NO’S製GTアーム・フロントは、車高アップに伴い変化するジオメトリーを補正、また積極的にチューニングすることによって車高アップ状態での走行性能をノーマル状態以上に引き上げるために開発。アーム本体は、SAPH440(自動車構造用熱間圧延鋼板)のt4.5で形成。せん断力や曲げモーメントなどは純正アームを遥かに凌ぐ強度。そして高強度を誇りながらも、その重量はノーマル比わずか600g増。カラーはタニグチ別注ナチュラルレッド。強度検討書付。

※(別売)純正アームブッシュ6個 5,900円+税

ブッシュ圧入工賃別途必要です。

20~40mmアップ用3.5°¥52,000税抜

50~60mmアップ用6°¥52,000税抜

70~80mmアップ用8°¥52,000税抜

純正アームブッシュ6個¥5,900税抜

数量

キャスタードリーム(プロスタッフ製)

JB23~43用。コイルサスのジムニーを足まわりで車高アップした際に生じるキャスター角のズレを補正をするための偏芯ウレタンブッシュ。直進安定性を確保するための必需品。

¥10,0002個set税抜

数量

キャスターブッシュ2.5

JB23~43用。ブッシュ部の材質はウレタン製。キャスタードリームとの併用により、60~75mmアップ時のキャスター角補正量が適正化される。単品使用時の補正角は約2度50分。

¥11,0002個set税抜

数量

キャスターブッシュ(4WDプロジェクト製)

JB23~43用。コイルサスのジムニーを足まわりで車高アップした際、狂ってしまうキャスター角を補正するための偏芯ゴムブッシュ。直進安定性を確保するための必需品。

¥3,500税抜

数量

リーディングアームダウンブラケット(スプリングロード製)

JB23用。リーディングアームの取り付け位置を約50mmダウンさせることで、ノーマルと同等のリーディングアーム角度に。素直なハンドリングとトラクションが得られる。また、偏芯ブッシュ等を使用せずにアライメント補正が可能となるため、ブッシュの硬度が原因となる振動(ステアリングシミー等)の心配がない。

¥27,000左右set税抜

数量

フロントラテラルロッドアップブラケット(RA-NO’S製)

JB23~43用。フロントラテラルロッドのホーシング側取り付け位置を55mm高くすることで、サスペンションのスカッフ変化を大幅に低減させ、 走行安定性を向上させるアイテム。 原則として、ステアリングロッドアングル補正キット及びバンプストロークコントロールブロックと併用が必要。 また、ノーマル長より短く調整できるラテラルロッドも必要です。
サスペンションで60mm以上車高を上げている車両専用。強度計算書別売(¥2,000)。

¥13,417税抜

数量

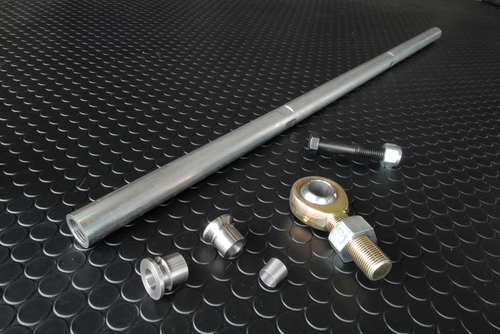

ステアリングロッドアングル補正キット(RA-NO’S製)

JB23~43用。ステアリングドラッグロッドのナックル側取り付け位置を55mm高くすることで、 サスストローク時に発生するバンプステアを大幅に低減させ、ステアリング操作性を向上させるアイテム。
強度計算書別売(2,000)。

JB23用¥27,222税抜

JB33・43用¥27,222税抜

数量

バンプストロークコントロールブロック(RA-NO’S製)

JB23用。フロントサスの縮みストロークを40mm規制するアルミ製ブロック。 コイルとブロックの干渉を防ぐよう、テーパー処理が施されている点が特徴。フロント用とリア用あり。

フロント用¥8,000税抜

リア用¥7,800税抜

数量

056

バウンドレートブースター リア(8の字バンプなし)

JB23~43用。純正よりも大容量のバンプラバーに変更しつつ、さらに、縮みストローク時に非装着車よりも早いタイミングでバンプタッチさせることで、特にフルバンプ直前からバネレートを高めたような効果が得られる製品。複雑に入り組んだ地形での安定感を大幅に向上させる。なお、バンプラバーはJA11系のフロント用を流用。

¥9,000左右set税抜

数量

OLYMPUS DIGITAL CAMERA

バウンドレートブースター リア(8の字バンプ付き)

JB23~43用。純正よりも大容量のバンプラバーに変更し、縮みストローク時に非装着車よりも早いタイミングでバンプタッチさせることで、特にフルバンプ直前からバネ定数を高めたような効果が得られる。複雑に入り組んだ地形での安定感を大幅に向上させる。バンプラバーはJA系のフロント用を流用。
標準品(硬度約55°)と写真右ショウワガレージ製大容量タイプのソフト(硬度60°)、スーパーソフト(硬度50°)あり。

標準品¥14,000左右set 税抜

大容量ソフト¥14,600左右set 税抜

大容量スーパーソフト¥14,600左右set税抜

数量
